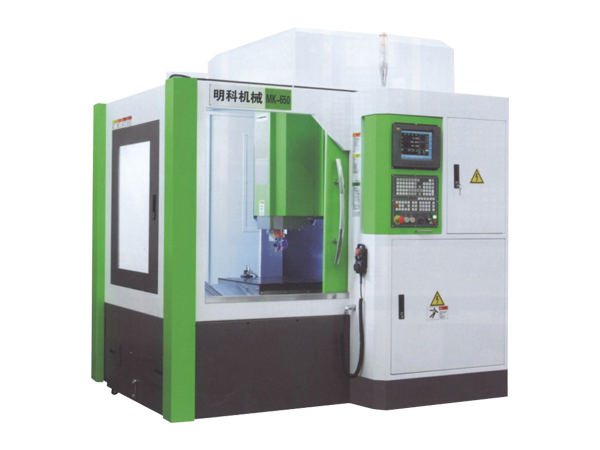

明科MK-650鉆攻機
時間:2020-05-06 15:14:06閱讀次數:6400
- 產品介紹
功能概述：
專業針對小型多孔零件及產品的加工。適用于加工手機部件、通訊器材、航空航天、汽車機車、儀器儀表、輕工輕紡、電子電器和機械制造等行業，以及銅、鋁電極等加工；
主體結構均采用高強度鑄鐵制成，并經去應力退火及自然時效處理，床身精度持久穩定，長久不變形；
采用高精密直結式主軸，實現工件的高速加工；采用油溫冷卻機系統，降低主軸因高速旋轉導致的溫升問題，有效改善主軸的熱延伸，提高加工精度；
采用夾臂式刀庫，提高機床的換刀速度和精準度，刀庫容量16把或21把；
機身底座采用后傾斜式結構設計，便于機床內部廢屑的清潔；
高立柱的結構設計，使主軸鼻端至工作臺的距離增大，更適合第四軸部件的安裝與應用，使加工區域范圍更廣；
采用軌道潤滑自動注油器，間歇式定時定量控制注油量，可持久潤滑運動部件；
|
機械參數 |
單位 |
T650 |
T850 |
T1000 |
T1200 |
|
三軸行程 |
mm |
600×480x350 |
800×500×420 |
1000×500×450 |
1200×550×500 |
|
工作臺尺寸 |
mm |
650×475 |
1000×500 |
1300×550 |
1100×500 |
|
T型槽 |
mm |
5-18x80 |
4-16x100 |
5-18x80 |
5-18x100 |
|
工作臺最大承重 |
kg |
300 |
500 |
600 |
700 |
|
主軸端面至工作臺面距離 |
mm |
150~500 |
140~560 |
150~600 |
150~650 |
|
主軸中心至立柱導軌距離 |
mm |
541 |
580 |
580 |
605 |
|
X軸線軌規格 |
mm |
35 |
35 |
35 |
30 |
|
Y軸線軌規格 |
mm |
30 |
35 |
35 |
35 |
|
Z軸線軌規格 |
mm |
35 |
35 |
35 |
35 |
|
X/Y/Z絲杠規格 |
mm |
32x16 |
36x16 |
32x16 |
32x16 |
|
主軸規格 |
|
BT30/φ 100 |
BT30/φ 100 |
BT30/φ 100 |
BT30/φ100 |
|
主軸最高轉速 |
rpm |
20000 |
20000 |
20000 |
20000 |
|
主軸功率 |
kw |
5.5 |
5.5 |
5.5 |
7.5 |
|
X/Y/Z三軸電機功率 |
kw |
1.5/1.5/3 |
2/2/3 |
2/2/3 |
2/2/3 |
|
X/Y/Z快速最高速度 |
m/min |
48 |
48 |
48 |
48 |
|
X/Y/Z切削最高速度 |
mm/min |
10000 |
10000 |
10000 |
10000 |
|
三軸定位精度 |
mm |
±0.003/300 |
±0.003/300 |
±0.003/300 |
±0.003/300 |
|
三軸重復定位精度 |
mm |
±0.002/300 |
±0.002/300 |
±0.002/300 |
±0.002/300 |
|
氣壓規格 |
kg/cm2 |
6-7 |
6-7 |
6-7 |
6-7 |
|
機床尺寸 |
mm |
1770×2300×2100 |
2300×2200×2500 |
2600×2500×2800 |
3000×2800×3000 |
|
整機重量 |
T |
3.2 |
4.5 |
5.3 |
6.5 |
- 1 、鑄鐵經高溫回爐及六個月以上的時效處理。
- 2、嚴謹?shù)呐溲b工藝（線軌裝配、絲杠裝配、軸承裝配等）。
- 3、精湛的鏟刮工藝(馬達座鏟刮、主軸端面鏟刮、立柱安裝面鏟刮）。
- 4、科學的生產制作，全程可追溯的品質管控制度。
- 1、在進行螺距誤差檢測時，可同時檢驗出直線軸導軌在XX和YY兩個方向上的直線度，
- 2、保證機床各部的加工和裝配精度。實測出機床正式定位精度和重復定位精度。
- 3、整機檢測主軸垂直度與工作臺平面的精度，要求精度保證0.01mm以內。
- 4、整機檢測Z軸導軌與工作臺垂直度，要求精度保證0.01mm以內。
- 5、整機檢測XY軸導軌垂直度，要求精度保證0.005mm以內。
